1성분계 2성분계 상태도, 순철의 동소변태

1. 1성분계 상태도, 2성분계 상태도

   순금속처럼 한 종류의 순수한 금속을 1성분계 라고 한다. 2 종류의 순금속을 혼합하여 만든 합금을 2성분계 합금 또는 2원계 합금이라고 한다.



2. 순철의 동소변태 (순철의 1성분계 상태도)

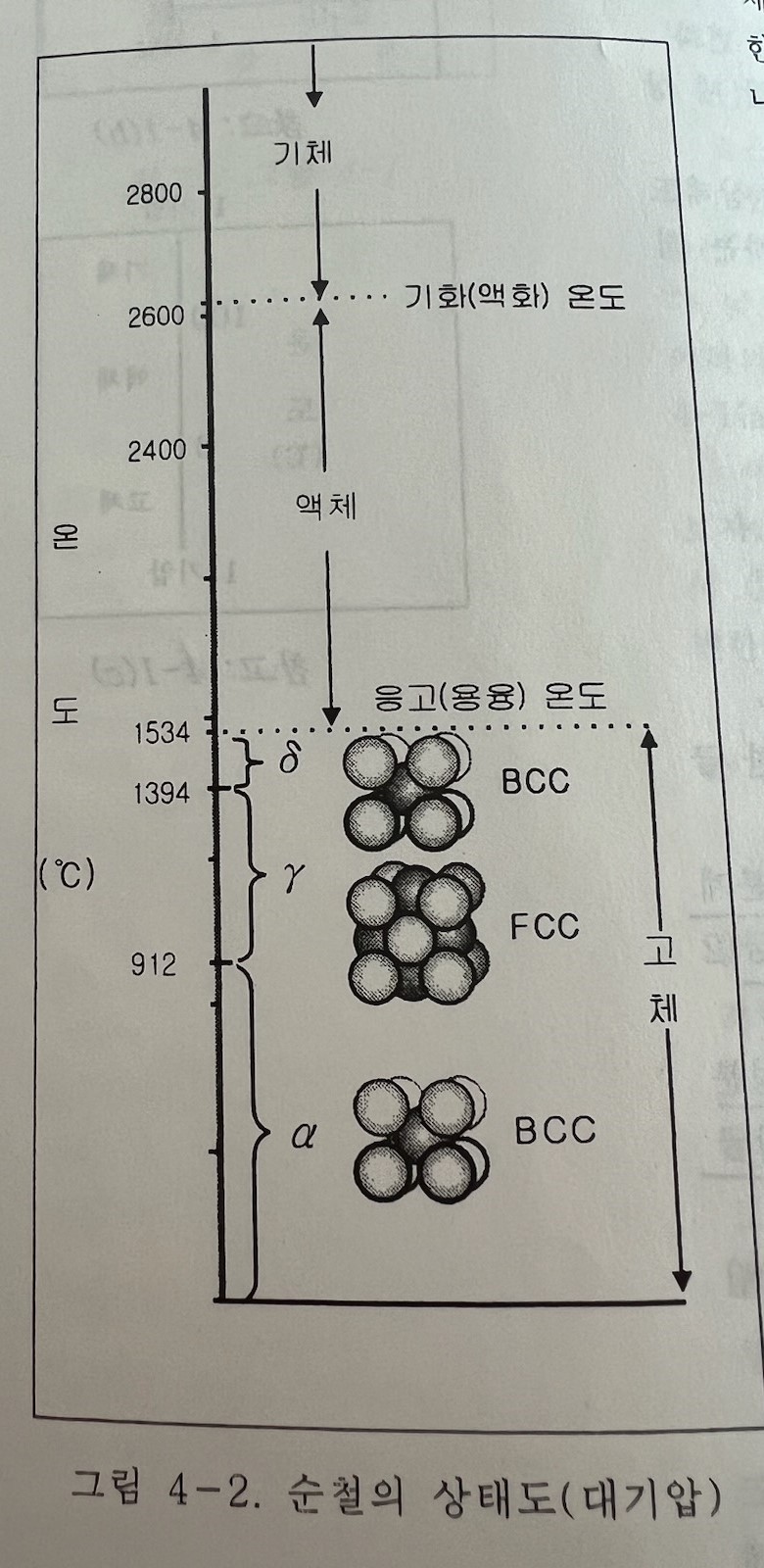

   압력이 일정할때 순철의 상태도는 물과 같이 고체 → 액체 → 기체 상태로 상태가 변하고 아래 그림과 같이 직선형태로 나타난다. 그러나 물과 큰 차이점은 순철은 고체 상태에서도 온도에 따라 3종류의 상태가 존재한다.

구분	온도	비고
α철	912'C 이하	체심입방격자 (BCC)
γ철	912~1,394'C	면심입방격자 (FCC)
δ철	1,394~1,534'C (용융온도)	체심입방격자 (BCC)

이와 같이 고체 상태의 순철은 온도에 따라서 α철, γ철, δ철을 철의 동소체라 하고 온도에 따라 α철 ↔ γ철 ↔  δ철로 변태하는 것을 동소 변태라고 한다.

순철의 동소변태
